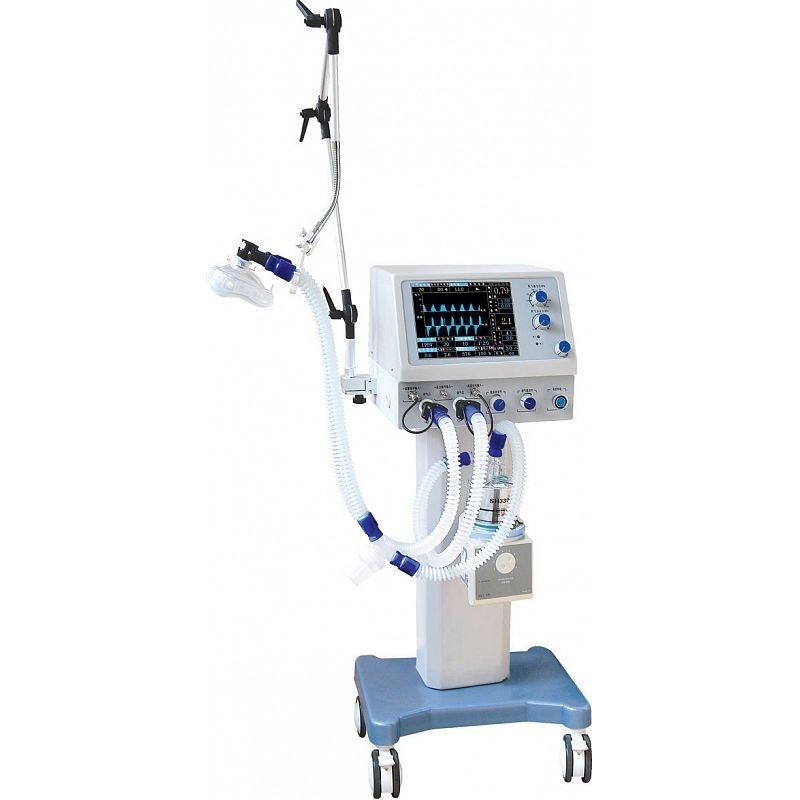

Tıbbi solunum cihazı

Fiziksel özellikler

Görüntüle

10.4' LCD Ekranı

Mod:

Pnömatik ve elektrikle kontrol edilen sistem

Arabayı:

Dört nozlu anti-statik kauçuk makaraları ile donatılmıştır; bunlardan ikisi fren için kilitlenebilir ve ayakla çalıştırılan fren düzenlemeleri ile kolay manevra edilebilir

Teknik özellikler:

Gaz gereksinimleri:

280 ~ 600kpa arasında basınçta tıbbi oksijen ve azot oksit

Güvenlik valfi

<12.5 kPa

Solunum Hızı

1 ~ 99 bpm

Oksijen konsantrasyon çıkışı

%21 ~ %100 ayarlanabilir

Maksimum dakikalık havalandırma

≥18L / dakikada

Havalandırma modları

A/C, IPPV, SIPPV, IMV, SIMV, PEET.

Havalandırıcı uyumluluğu

≤30 ml/kPa

- Evet.

0 ~ 1,0 kPa

Ptr:

-10 ~ 10 hPa

IMV sıklığı:

1 ~ 20 bpm

I/E oranı:

41 - 1:4, Ters oranlı havalandırma var

Gelgit Hacmisi

Ayarlama aralığı: 50~1500ml Ekran aralığı: 0~2000ml; çözünürlük oranı: 10ml

İlham Altı Plato:

0~1s

Maksimum Güvenlik Basıncı

≤ 6,0 kPa

Nefes al.

80 denetimli solunum başına bir derin nefes, ilham süresi ayar noktasının 1,5 katıdır.

Basınç sınır aralığı:

1.0 ~ 6.0 kPa

Solunum yolu basıncı alarmı: Duyu ve görsel ve sarı ve kırmızı renk göstergesi ile

Alt: 0.1 kPa ~ 6.0 kPa; Üst: 0 ~ 5.0 kPa

±0,2 kPa

Havalandırma Hacim alarmı:

≥ 18L/ MIN

Güç kaynağı alarmı

Ac/dc güç kaynağı alarmı hemen göndermek başarısız sonra
Alarm süresi: > 120 saniye

Solunum yolu basıncı 15 hPa'dan daha yüksek olmaya devam ediyor. 15s±1s boyunca ±1 hPa, daha sonra makine sesli bir alarm verir.basınç kırmızı ile görüntülenecek ve sürekli yüksek basınçlı kırmızı alarm yazısı anestezici solunum cihazının ekranında görüntülenecektir..

Çalışma koşulları

Oda sıcaklığı:

10~40^oC

Nitelikli nem:

% 80'den fazla değil

Atmosfer basıncı:

860 hPa~1060 hPa

Güç gereksinimi:

100-120 Vac, 50/60 Hz;

Dikkat: Anestezi makinesi için kullanılan AC güç kaynağı iyi yere bağlanmalıdır.

Dikkat: kullanılan anestezi makinesi ISO 9918'e uygun bir karbondioksit monitörü ile donatılmalıdır.:1993, ISO 7767'ye uygun bir oksijen monitörü:1997 ve 51. paragrafa uygun bir tükenmiş gaz hacim monitörü.101.4.2 Tıbbi Elektrikli Ekipmanlar Bölümü II: Anestezi Sisteminin Güvenliği ve Temel Performansı için Özel Gereksinimler.

Depolama

Oda sıcaklığı:

- 15^oC ~+50^oC

Nitelikli nem:

% 95'den fazla değil

Atmosfer basıncı:

86 kPa~106 kPa.

Korrosyon gazı olmayan ve iyi havalandırılan bir odada saklanmalıdır.

Paket

ambalaj kutusu

GB'nin gereksinimlerine uygun/T 15464

Taşıma sırasında gevşeme ve karşılıklı sürtünmeyi önlemek için uygun kalınlıkta yumuşak bir malzeme, ambalaj kutusu ve ürün arasında

Ürünün doğal hasarlardan korunmasını sağlamak için nem koruması ve yağmur koruması.

Güvenlik ve Alarm

Gaz kaynağı basıncı

Acil alarm; “yüksek seviye alarm” göstergesi titreyerek sesli bir alarm verir.

Solunum yolu basıncı alarmı

Solunum yolu basıncı 15hpa'yı aştı. Maksimum gecikme 17 saniyeden uzun değildir.

Gelgit Ses Alarmı

50 ml'den daha düşük, bir solunum döngüsünden sonra alarm çalınacak.

Havalandırma Hacim Alarmı

Aşağı: 0 ~ 12L/Min; Yukarı: 18L/Min

Pil Voltaj Alarmı

Batarya voltası 10.5V'den düşük olduğunda uyarır.

Kendimizi Test Etme Gücü

Çalışmadan önce kendinizi test edin, normal çalışıyor olduğundan emin olun.

Standart yapılandırmalar

KTY

Adı

1 set

Ana birim

1 set

Oksijen tüpü

2 set

Silikon maske

% 1

Elektrik hattı

4 adet

Çubuklı boru

2 adet

Standart boru

1 set

Oksijen Redüktörü

1 set

Nemlendirici

% 1

Akü
